Течеискательный комплекс «ТИ1-ЗОНД»

Ультразвуковой комплект

- акустический ультразвуковой щуп

Цена:

по запросу

Гелиевый комплект

- гелиевый щуп

Цена:

по запросу

Ультразвуковой комплект с усилителем

- акустический ультразвуковой щуп
- параболический усилитель

Цена:

по запросу

Универсальный комплект

- акустический ультразвуковой щуп
- гелиевый щуп

Цена:

по запросу

Экспертный комплект

- акустический ультразвуковой щуп
- гелиевый щуп
- параболический усилитель
- контрольная течь «КТ-1»
- контрольная течь «КТ-2 АКУСТИКА»
(экспертный комплект)

Цена:

по запросу
  • Описание
  • Технические характеристики
  • Видео
Течеискательный комплекс «ТИ1 - ЗОНД» предназначен для поиска утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена и т.д. Входной и эксплуатационный контроль герметичности (гелиевый контроль) объектов подконтрольных Ростехнадзору, научных исследований и бытового использования.

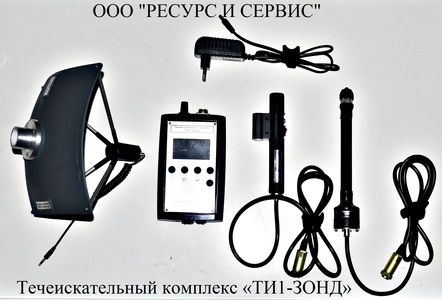

«ТИ1 - ЗОНД»

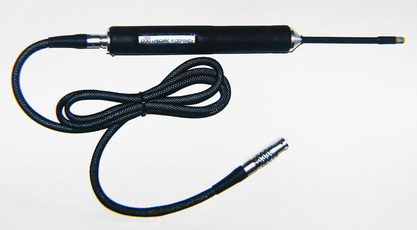

Гелиевый щуп



Звуко-резонансный течеискатель «ТИ1-ЗОНД» в комплекте с контрольным образцом нижнего браковочного уровня дефектов.
  • Простое управление (на корпусе прибора).
  • Световая и звуковая индикация утечек.
  • Габариты 300 мм.
  • Масса 0.4 кг.
  • Время бесперебойной работы от 2 –х пальчиковых аккумуляторов -12 часов.
  • Чувствительность к газам выше, чем у лучшего зарубежного аналога в 10 раз.
Показания прибора не зависят от:
  • загазованности объекта контроля;
  • влажности воздуха.
Детектор прибора селективно выявляет контролируемые газы без изменения своих характеристик с течением времени.

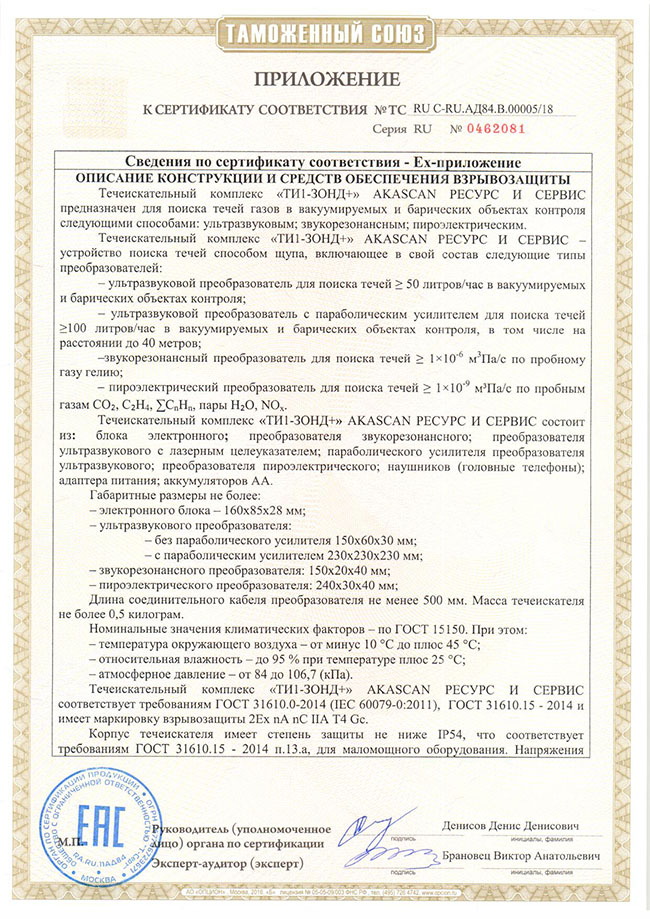

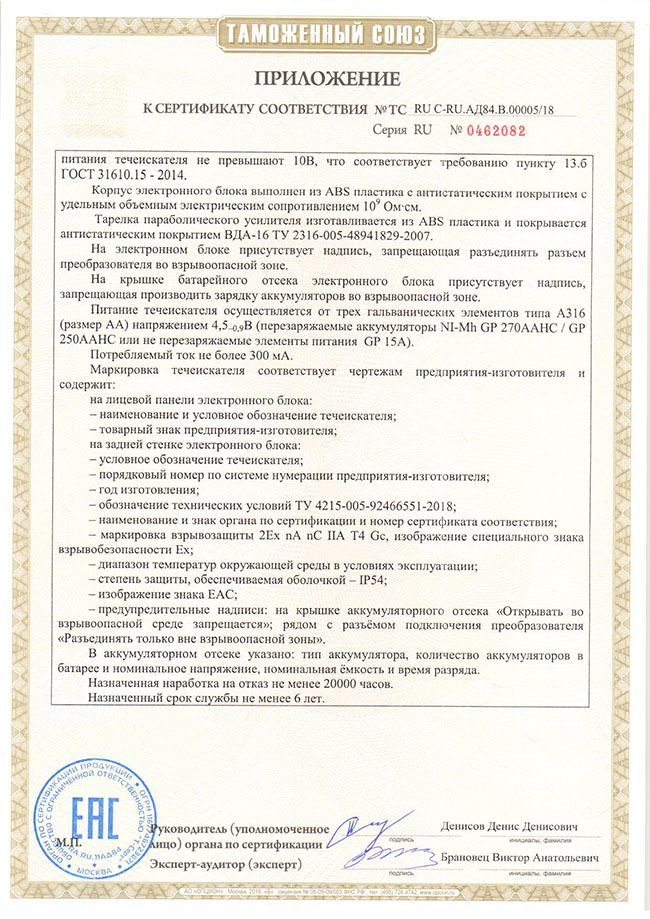

Взрывобезопасное исполнение.

Не требует поверки за счет наличия стандартного образца дефектов в комплекте.

Чувствительность к газам:

Газ

м3Па/с

% об.

Газ

м3Па/с

% об.

Водород

8*10-7

2*10-3

Бутан

1,2*10-5

2,9.10-2

Гелий

10-6

2,5*10-3

Хлор

8*10-6

2.10-2

Неон

6*10-6

1,5*10-2

Четыреххлористый углерод

0,75*10-5

1,9.10-2

Аргон

1,7*10-5

4,2*10-2

Хлористый водород

8*10-6

2.10-2

Криптон

9*10-6

2,3*10-2

Сероводород

1,3*10-5

3,2.10-2

Двуокись углерода

1,3*10-5

3,2*10-2

Сернистый газ

8*10-6

2.10-2

Этан

1,4*10-5

3,4*10-2

Фреоны разных марок

7..10*10-6

1,7..2,5.10-2

Пропан

1,3*10-5

3,2*10-2

Пары этилового спирта

1,3*10-5

3,2.10-2



Факторы влияющие на эффективность контроля герметичности при испытаниях А

Параметры системы контроля

1

Чувствительность течеискателя

5·10-7 до 10 -4 м 3 · Па/с, устойчивая работа в условиях загазованности, не зависят от влажности

2

Время выхода на режим течеискателя

≤1 минуты

3

Масса течеискателя

0.3 кг (≤1 кг)

4

Габаритные размеры

0,35*0,15*0,10 м (≤0,2-0,3м)

5

Пробный газ

Гелий

6

Количество дополнительных пробных газов

Все газы, отличающиеся по скорости звука от воздуха

7

Постоянная времени течеискателя

≤1 с

8

Длина зондовой части щупа

1 м

9

Время обучения персонала НК работе с прибором

≤1 день

10

Калиброванная контрольная течь диффузионного типа

Диапазон расходов 1,3 × 10–10-1,3 × 10–4м3· Па/с(калибровка пузырьковым способом, время затрачиваемое на калибровку течи не более 1 ч, срок эксплуатации до перекалибровки не менее 1 года)

11

Световая и звуковая индикация утечек

+

12

Время бесперебойной работы от 2 –х пальчиковых аккумуляторов

12 часов



Комплект ультразвуковых щупов

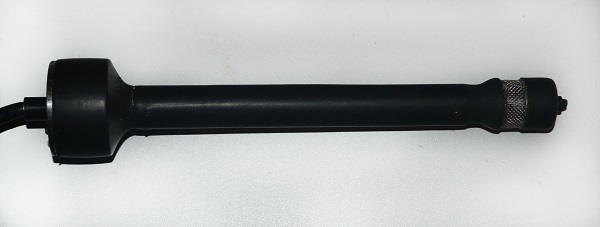

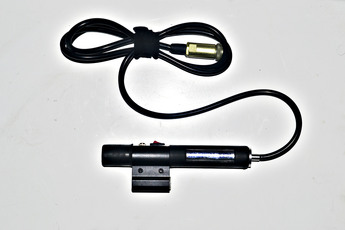

Щуп ультразвукового течеискателя

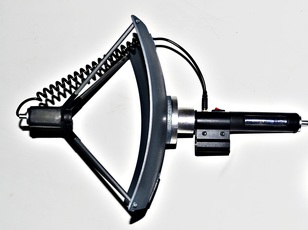

Параболическая насадка усилитель

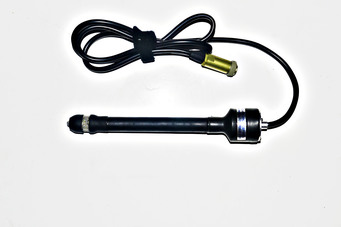

Щуп ультразвукового течеискателя для труднодоступных мест (например, фланцевых соединений)

Назначение:
  1. Контроль герметичности вакуумных систем и систем работающих под давлением в процессе изготовления.
  2. Контроль герметичности вакуумных систем и систем работающих под давлением в процессе эксплуатации.
  3. Поиск утечек в газовых сетях и наземных участках газопроводов
  4. Обнаружение утечки и определение места течи в протяженных и разветвленных системах при опрессовке и вакуумировании.
Условия эксплуатации прибора:
  1. Диапазон рабочих температур (определяет источник питания) - минус 10...плюс 50 С при повторно-кратковременном включении  и при условии хранения при температуре плюс 5...35 С.
  2. Относительная влажность воздуха 98%.

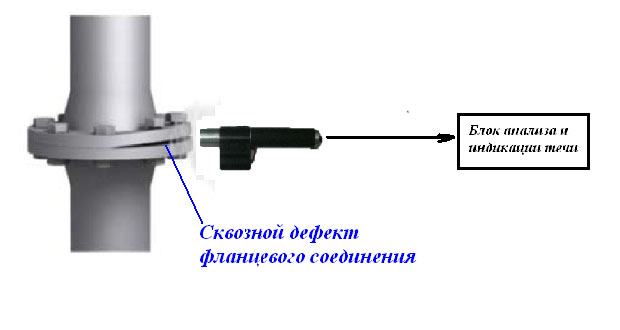

Схема контроля акустическим щупом течеискателя «ТИ1 - ЗОНД»

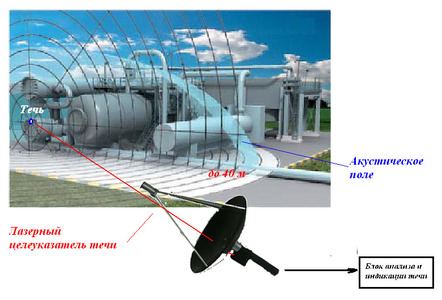

Схема контроля акустическим щупом течеискателя «ТИ1 - ЗОНД» с параболическим усилителем

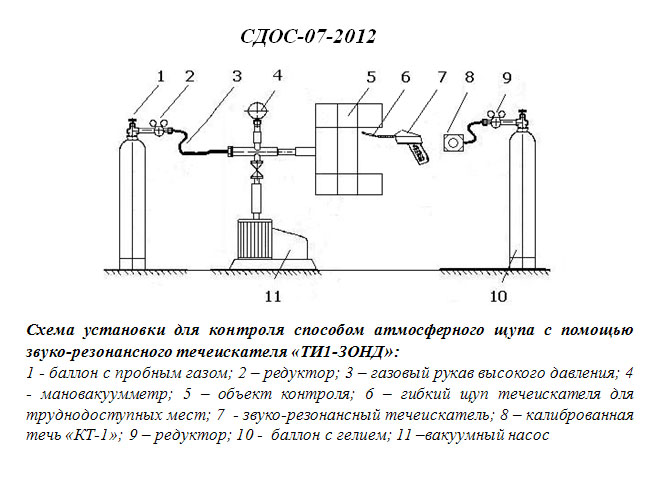

Схема контроля гелиевым щупом течеискателя «ТИ1 - ЗОНД»

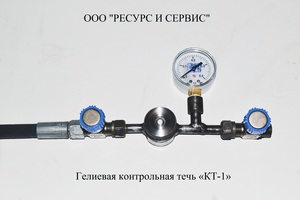

Контрольная течь «КТ-1» (Диффузионная контрольная течь «ДКТ-1»)

Контрольная течь «КТ-1» (диффузионная контрольная течь «ДКТ-1» - калиброванный источник микро-потоков контрольного газа (гелия) для проверки пороговой чувствительности течеискателей методом щупа и проверки качества пленочных индикаторов при проведении контроля пневматическим способом надувом контрольного газа (обмыливания). «КТ-1» - высокоточный управляемый калиброванный источник микро-потоков контрольного газа гелия (или другого газа по требованию заказчика) для кали. Широкий диапазон расходов (10-9 – 10-4 м3Па/c) с погрешностью не более 10% обеспечивается за счет диффузионного механизма истечения контрольного газа. Надежность работы КТ обеспечивает продолжительную эксплуатацию без дополнительной перекалибровки.

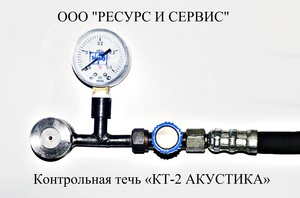

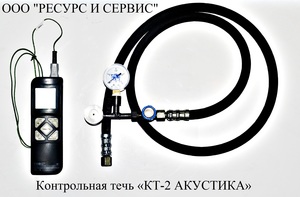

Контрольная течь «КТ-2 АКУСТИКА»

Контрольная течь «КТ-2 АКУСТИКА» - предназначена для проверки работоспособности течеискательной аппаратуры при проведении контроля герметичности неконтактным акустическим газовым методом и проверки пороговой чувствительности акустического газового метода с помощью  калиброванных контрольных течей с площадью  критического поверяемого микросопла 0,02 мм2±1%.



Блок - течь  «БТ-1»

Калиброванная механическая регулируемая блок - течь «БТ-1» - предназначена для создания стабильного потока контрольного газа или жидкости, а также для калибровки и настройки средств контроля герметичности.


Частотный диапазон, кГц

37 – 44

Величина избыточного давления внутри исследуемого объекта, кГс/см

не менее 0,1

Сечение дефектного отверстия,мм

не менее 0,02

Величина регистрируемых потоков газа и жидкости, л/ч

Без параболического усилителя (при избыточном давлении не менее 0,1 кГс/см, расстояние до объекта контроля - 5-10 мм)

С параболическим усилителем (при избыточном давлении не менее 0,1 кГс/см, расстояние до объекта контроля - 200 мм и более до 40 м)



100 и более



100 и более

Дистанция обнаружения утечки газа, м

не более 40*

Масса щупа, кг.

·без параболического усилителя

·с параболическим усилителем



0,1

0,25

Габариты щупа, мм.

·без параболического усилителя

·с параболическим усилителем



60х30х23

230х400х90

Длина зондовой части щупа, м.

·без параболического усилителя

·с параболическим усилителем



1

1

Наличие лазерного целеуказателя течи

·без параболического усилителя

·с параболическим усилителем



Да

Да


*   - с параболическим усилителем



Контроль герметичности (Течеискание)

С помощью ультразвукового щупа течеискательного комплекса "ТИ1-ЗОНД+"


Контроль герметичности (Течеискание)

С помощью гелиевого щупа течеискательного комплекса "ТИ1-ЗОНД+"
