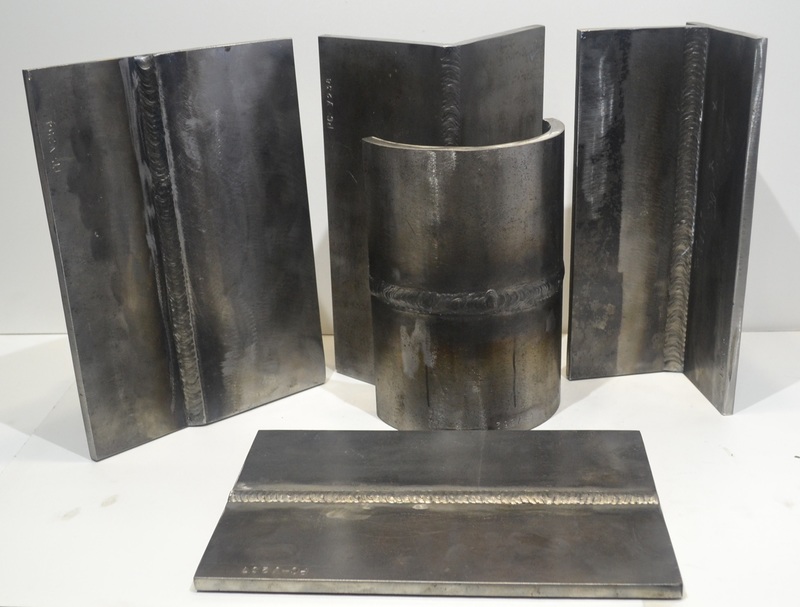

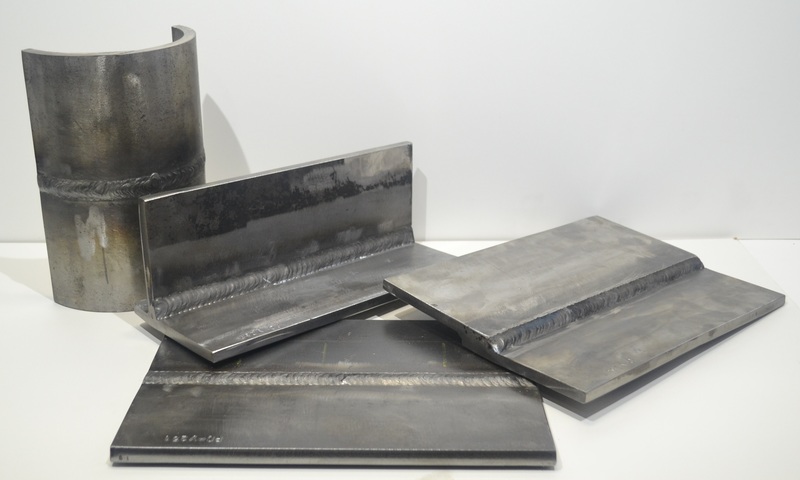

Экзаменационные образцы (ЭО) - 170 000 руб. (базовый комплект из 6 образцов) Экзаменационные образцы (ЭО) по радиографическому контролю для проведения практических экзаменов при аттестации специалистов по неразрушающему контролю по следующим видам неразрушающего контроля:
| № | Вид НК | Тип несплошностей (раскрытие, примечания) |
| 1 | РК(радиографический) | Внутренние |
*- цена по согласованию (для разных объектов НК образцы отличаются по исполнению).
Экзаменационные образцы разбраковываются специалистами III уровня, проходят 100% контроль ВИК (ВИКом не выявляются) и комплектуются паспортами по объектам НК в соответствии с СДАНК-02-2020, СНК ОПО РОНКТД-02-2021 (по типовой нормативной документации на объект или по иной требуемой нормативно-технической документации).

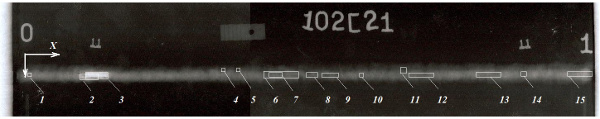

Дефектограмма образца №РС-Р102 (радиографический контроль)
Оптическая плотность снимка:1,6
Чувствительность контроля: 0,1 мм
Применяемое оборудование для расшифровки снимков
| Наименование | Тип и зав. № | Данные о поверке (действительно до) |
| Негатоскоп | Н220/80 | -- |
| Лупа измерительная | ЛИ-3-10х | до 01.2016 г. |
| Трафарет | Для расшифровки р/снимков (№150) | до 01.2016 г. |
| Линейка | Длина 150мм | до 01.2016 г. |
| Объект испытаний | Объекты котлонадзора |
| Нормативный документ | ТР/ТС 032/2013, ФНиП "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" |
| Методика контроля | ГОСТ 7512-82; СДОС-01-08, ГОСТ Р 8.594-02 |
| Типоразмер изделия, материал, тип сварного соединения | 350х260х6, Ст20, ручная дуговая сварка, С21 (ГОСТ 5264-80) |
| № | Вид дефекта | Координаты дефектов | Обозначения и размерность дефектов (ГОСТ 7512-82) | Соответствие НТД |
| Х1 | Х2 | У1 | У2 |
| 1 | Шлаковые включения | 0 | 1 | 9 | 10 | Ш0,3 | Нет |
| 2 | Непровар | 32 | 43 | 9 | 14 | Нв8,0 | Нет |
| 3 | Вольфрамовые включения | 35 | 49 | 8 | 13 | В14,0х3,0 | Нет |
| 4 | Поры | 120 | 121 | 7 | 8 | П0,3 | Нет |
| 5 | Поры | 127 | 128 | 7 | 8 | П0,3 | Нет |
| 6 | Непровар | 145 | 163 | 8 | 12 | Нв18,0 | Нет |
| 7 | Шлаковые включения | 151 | 157 | 9 | 11 | С6Ш2,0х0,5 | Нет |
| 8 | Шлаковые включения | 170 | 175 | 9 | 11 | С5Ш0,3 х 0,3 | Нет |
| 9 | Непровар | 180 | 188 | 9 | 11 | Нв8,0 | Нет |
| 10 | Шлаковые включения | 204 | 205 | 10 | 11 | Ш0,2 | Нет |
| 11 | Шлаковые включения | 228 | 230 | 7 | 9 | С4Ш2,0х0,5 | Нет |
| 12 | Непровар | 232 | 245 | 9 | 11 | Нв13,0 | Нет |
| 13 | Непровар | 274 | 287 | 9 | 11 | Нв13,0 | Нет |
| 14 | Шлаковые включения | 300 | 301 | 9 | 10 | Ш0,3 | Нет |
| 15 | Непровар | 333 | 345 | 8 | 11 | Нв12,0 | Нет |
